Как самостоятельно заменить ТЭН в стиральной машине

ТЭН (трубчатый электронагреватель) – это функциональный элемент стиральной машины, отвечающий за нагрев воды во время стирки. Он представляет собой трубку с токопроводящей нитью внутри, при этом сама трубка заполнена теплопроводящим изолятором (диэлектриком). Со временем деталь изнашивается и перед пользователем встает вопрос о замене ТЭНа.

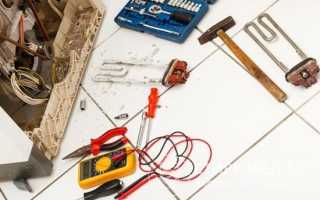

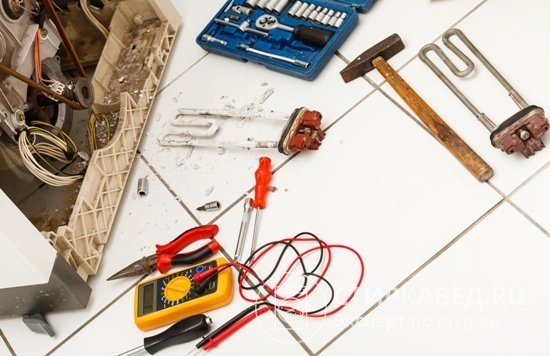

Заменить ТЭН на стиральной машине можно в домашних условиях

Для проведения такого ремонта важно знать:

• где находится нагревательный элемент;
• каковы признаки неисправности;
• как поменять ТЭН в домашних условиях.

Ответив на эти вопросы, можно смело приступать к ремонту и рассчитывать на положительный результат.

Проверка и замена ТЭНа в стиральной машине

Трубчатый электрический нагреватель (ТЭН) — нагревательный элемент стиральной машины. Именно ТЭН греет холодную воду, поступающую из водопровода, в любом стиральном агрегате.
Если машина плохо греет или совсем не нагревает воду, вероятнее всего, выходит из строя или уже перегорел ТЭН.

Если ТЭН еще рабочий, достаточно произвести его очистку. Вышедший из строя электронагреватель ремонту не подлежит и заменяется на аналогичный новый.

Под силу ли проверка и замена ТЭНа в стиральной машине человеку, не знакомому с техникой? Как заменить ТЭН?

Что потребуется?

Необходимые инструменты:

• крестовая и плоская отвертки;
• смазка;
• мультиметр;
• торцевая головка на 8 и трещеточный ключ.

Нагревательный элемент рекомендуется покупать оригинальный от производителя, так вы застрахуете себя от подделок и некачественных запчастей, которые быстро выходят из строя.

Если техника еще находится на гарантии, не выполняйте ремонт самостоятельно, лучше обратитесь в сервисный центр, где по гарантийному талону замену выполнят бесплатно.

Проблема отсутствия нагрева воды в стиральной машине

Без нагрева воды стирка большинства видов тканей неэффективна. Хотя деликатное белье стирается в холодной воде (30-40?), основная масса вещей требует нагрева воды до 90-95?. Только в такой горячей воде отстирываются трудновыводимые пятна.

Обнаруживается неисправность ТЭНа двумя путями:

1. Спустя 10-15 минут после начала стирки на высокой температуре прикасаются к стеклу люка. Стекло должно быть теплым. Если оно холодное — машинка не греет воду.
2. После стирки на высоких температурах белье остается холодным. Этот тест окажется верным, если был установлен режим, не предполагающий полоскание белья в холодной воде.

Большинство “умных” современных стиральных агрегатов оснащены системой самодиагностики. О том, что вода не греется, сообщает соответствующий код ошибки.

Если спустя 10 минут от начала цикла стиральная техника остановилась, а на дисплее непонятное сочетание букв и цифр, нужно заглянуть в инструкцию.

Расшифровку кодов ошибок стиральной техники разных брендов вы найдете и на нашем сайте в разделе “Информация — Стиральные машины”.

Также о неисправности ТЭНа в некоторых случаях сообщает увеличение продолжительности времени стирки. О том, почему еще стиральная машина работает дольше отведенного на стирку времени, читайте в статье “Долго стирает стиральная машина”.

Ставим новый

Новый ТЭН для стиральной машины должен соответствовать техническим характеристикам старого и перед установкой это нужно проверить. Вставляйте новый трубчатый электронагреватель в его посадочное место не спеша, чтобы не возникло разного рода перекосов. Вставив нагреватель закрепите его накрутив на шпильку гайку — аккуратно не перетягивайте её. Если сильно затянуть гайку, то можно выдавить ТЭН внутрь, а этого допускать нельзя. Когда электронагреваль установлен и закреплён нужно к нему подсоединить провода с помощью клемм, а затем собрать стиральную машинку в обратном порядке.

Иногда, мастера занимающиеся профессионально ремонтом стиральных машин «сажают» ТЭН на герметик. Делают они это, чтобы гарантированно исключить протечку воды. Но стоит заметить, что если новый ТЭН был правильно установлен без различных смещений и перекосов, то протечки даже без герметика не будет. Применить герметик имеет смысл в случаях, когда обратно ставился старый ТЭН.

Когда машина собрана нужно проверить её работоспособность. Для этого поставьте программу стирки, которая предусматривает нагрев воды не ниже 50°C. Выждав от запуска программы 15-20 минут потрогайте стекло дверцы люка. Если оно тёплое, значит ремонт произведён успешно.

Вот такой достаточно не сложный процесс по замене ТЭНа на стиральной машине. Потратив на него немного времени, можно восстановить работоспособность машинки и сэкономить на услугах сторонних мастеров.

Причины поломки ТЭНа

Электронагреватель — это трубка (бывает разной формы), внутри которой спираль и диэлектрик.

Возможны две поломки электронагревателя стиральной машины:

1. Внутренняя — выход из строя спирали или диэлектрика. Спираль ТЭНа в процессе работы стиральной машины то накаляется, то остывает, поэтому со временем просто утрачивает свои свойства. Диэлектрик может начать пропускать ток на корпус машинки.
2. Внешняя — накипь. К сожалению, качество водопроводной воды в домах у многих россиян оставляет желать лучшего. Даже установка специального водоочистительного фильтра не всегда спасает ТЭН от накопления на его поверхности примесей жесткой воды.

Изготовители стиральных машин рекомендуют проводить профилактику поломки ТЭНа — периодически очищать его специальными средствами от накипи.

Народный метод очистки ТЭНа известен каждой хозяйке. В порошкоприемник засыпав лимонную кислоту, нужно запустить длинный цикл стирки без белья на максимально высокой температуре.

Возможные неисправности и способы устранения

Если ТЭН перестал нагревать воду, этому могут способствовать неисправности, которые можно ликвидировать самостоятельно или обратившись в сервисный центр:

• замыкание детали или обрыв. В таком случае могут перегореть остальные узлы и блоки стиральной машины, поэтому незамедлительно необходимо отключить технику от сети и обратиться в сервисный центр, чтобы избежать необходимости дорогостоящего капитального ремонта;
• неисправность цепи нагревателя. В данном случае нагревание воды осуществляется дольше по времени или наблюдается зависание в процессе стирки. Требуется замена ТЭНа;
• неисправность прессостата, который отвечает за передачу сигнала об уровне воды. Если датчик загрязнен накипью и сигнал о нагреве от него не поступает, тогда необходимо осуществить его замену.

На видео приведена детальная инструкция, как вытащить старый ТЭН и установить на его место новый.

Воспользовавшись нашими пошаговыми инструкциями и рекомендациями, можно в домашних условиях выявить неполадку нагревательного элемента и выполнить его замену при помощи минимального набора инструментов. При покупке ТЭНа выбираете идентичный нагреватель, который подходит под вашу модель устройства.

Где в стиральной машине ТЭН и как получить к нему доступ?

Чтобы извлечь старый электронагреватель и поставить новый, нужно частично разобрать стиральную машину. Соответственно, нужны физическая сила, сноровка и хотя бы минимальное знание устройства техники.

Из инструментов понадобятся:

• гаечные ключи,
• набор отверток.

ТЭН в стиральных машинах разных моделей и брендов расположен внизу бака сзади либо спереди.

Получить доступ к нагревательному элементу, расположенному сзади бака стиральной машины, не слишком сложно. Нужно:

1. Отключить машинку от сети.
2. Перекрыть доступ воды.
3. Слить остатки воды из стиральной машины через сливной фильтр. О том, как это сделать, читайте “Как слить воду из стиральной машины”.
4. Отсоединить шланги слива и подачи воды.
5. Открутить винты, удерживающие заднюю крышку и снять ее.

Добраться до ТЭНа в передней части машинки сложнее:

1. Отключить машинку от сети.
2. Перекрыть доступ воды.
3. Открутить винты, удерживающие верхнюю крышку, снять ее.
4. Отсоединить защелку, удерживающую порошкоприемник, извлечь его.
5. Снять железный хомут, спрятанный в резиновой уплотнительной резинке люка и удерживающий ее. Чтобы это сделать, нужно ослабить пружинку хомута.
6. Уплотнитель снять с передней панели и заправить внутрь бака.
7. Отсоединить провода от устройства блокировки люка.
8. Открутить все саморезы, удерживающие переднюю панель, аккуратно приподнять и снять ее.

Как узнать где ТЭН, если его расположение неизвестно? Есть три способа:

1. На глаз. Если задняя крышка стенки стиральной машины большая — ТЭН сзади.
2. По бренду. В машинках Ariston, Indesit, Candy, Electrolux, Whirlpool, Zanussi ТЭН, как правило, сзади, а у Bosch, LG и Samsung — спереди. Если машинка с вертикальной загрузкой, нагревательный элемент может быть и сбоку. Чтобы добраться до него, потребуется снять боковую панель (наиболее простой вариант доступа к ТЭНу).
3. Опытным путем. Так как заднюю стенку стиральной машины демонтировать легче, можно начать разбор агрегата с нее. Если ТЭНа внизу бака сзади не окажется, значит, он спереди и нужно переходить к разбору передней панели.

Пошаговая инструкция по снятию ТЭНа

Изначально проверьте отключение техники от коммуникаций и слейте полностью воду из бака через аварийный шланг. Только после этих манипуляций приступайте к замене нагревательного элемента:

• выкрутите болты задней крышки и найдите ТЭН. Обнаружить его легко, поскольку хвостовик находится в видимой части корпуса;
• отсоедините проводку;
• выкрутите гайку посередине, вставьте шпильку внутрь, надавив на нее с усилием или постучав молотком;
• при помощи ножа или отвертки аккуратно подцепите и вытащите ТЭН из бака;
• далее нужно проверить работоспособность элемента, воспользовавшись видеоинструкцией.

Как извлечь ТЭН из стиральной машины?

Трубчатый электронагреватель вмонтирован в пластиковый бак стиральной машины снизу. Снаружи видна только торцевая его часть.

ТЭН удерживает одна гайка на шпильке и уплотнитель внутри. В самом ТЭНе стоит еще одна важная в стиральной машине делать — датчик температуры нагрева воды.

Первый шаг в демонтаже электронагревателя стиральной машины — отсоединение:

• проводов от датчика температуры,
• клемм питания ТЭНа,
• провода заземления (если есть).

Второй шаг. Откручивание гайки. Для этой процедуры подойдет торцевой или рожковый ключ. Гайку выкручивают не полностью, а до начала шпильки.

Третий шаг. Вдавить шпильку, как бы утопить ее внутрь до гайки. Теперь можно открутить гайку полностью.

Четвертый шаг. Постепенно раскачивая и поддевая плоской отверткой с разных сторон, вынуть ТЭН наружу.

Не всякий водонагреватель легко извлекается. Спешить не стоит, так же как и прилагать слишком много усилий. Действуя грубо, можно испортить резинку или погнуть корпус бака.

После того как ТЭН извлечен, можно достать из него датчик температуры.

Пятый шаг. Проверка нагревательного элемента. Этот этап требует особого рассмотрения.

Удаляем старый ТЭН

Прежде чем вынимать нагреватель, стоит проверить нет ли в стиральном баке воды. Если она есть, то слить её можно открутив сливной фильтр. Убедившись что воды нет, отсоедините от ТЭНа провода и гаечным ключом (лучше если он будет трубчатого типа) открутите гайку в центре нагревателя. С её помощью закреплена шпилька удерживающая ТЭН, скрутив гайку, шпильку нужно вдавить внутрь.

Легко нагреватель вытащить не получиться, поскольку этому помешает резиновый уплотнитель. Подцепите край ТЭНа шлицевой отвёрткой и постепенно вынимайте его из посадочного отверстия стирального бака.

Как проверить работоспособность ТЭНа?

Если вы производите ремонт самостоятельно, не помешает убедиться, что причиной отсутствия нагрева воды стал именно водонагреватель. Ведь, возможны и иные поломки. О них читайте “Стиральная машина не греет воду”.

Работоспособность ТЭНа проверяется визуально по количеству накипи на нем, а также специальным прибором — мультиметром.

В ТЭНе проверяют и спираль, и диэлектрик.

Для начала нужно решить задачку по физике.

Требуется рассчитать сопротивление ТЭНа по формуле R=U?/P.

Сопротивление ТЭНа равняется квадрату напряжения, поступающего на него, разделенному на мощность самого нагревателя.

Известно, что:

1. U — напряжение, поступающее на электронагреватель. Обычно в бытовых розетках 220 В.
2. P — мощность ТЭНа. Она должна быть указана в инструкции к стиральной машине или на ее корпусе. К примеру, мощность составляет 2000 Вт.

Подставляем данные в формулу и получаем: R=220?/2000 Вт=24,2 Ом. Это нормальное сопротивление ТЭНа. Если он исправен, мультиметр покажет именно эту цифру или близкую к ней.

Чтобы измерить сопротивление ТЭНа мультиметром нужно:

1. Перевести мультиметр в режим измерения сопротивления, установить на отметку 200 Ом.
2. Одновременно прикоснуться двумя щупами мультиметра к клеммам электронагревателя.
3. Посмотреть на дисплей мультиметра.

Если на дисплее “ 1” или “ ?” — ТЭН в обрыве, “ 0” — внутреннее замыкание. Вывод: спираль в ТЭНе нерабочая.

Если высветилась цифра, близкая к рассчитанной (в примере это 24,2 Ом), ТЭН исправен, спираль внутри него цела.

Чтобы проверить диэлектрик ТЭНа (может давать пробой тока на корпус машинки), нужно:

1. Переключить мультиметр в режим прозвонки, установить на отметку “Зуммер”.
2. Одним щупом мультиметра прикоснуться к клемме ТЭНа.
3. Вторым щупом прикоснуться к корпусу ТЭНа или клемме заземления.

Если прибор запищит, диэлектрик пропускает ток на корпус стиральной машины, ТЭН неисправен. Если звука нет — все в порядке и проблему отсутствия нагрева воды нужно искать в другом узле стирального агрегата.

Проверка работы

После установки нового нагревательного элемента нужно убедиться в отсутствии протечек и правильном нагревании при режиме стирки. Для этого запустите тестовую программу и проверьте, чтобы ТЭН нагревал воду до требуемой температуры без задержек.

Рассмотрим также, как проверить технические параметры ТЭНа и какие значения считаются нормой. Провести процедуру можно при помощи мультиметра.

Нормативные показатели ТЭНа варьируются в рамках 20-40 Ом, исходя из заявленной мощности техники. В мощных моделях сопротивление может достигать 60 Ом. При замерах, если прибор показывает менее 20 Ом, это всегда свидетельствует о поломке и необходимости замены износившегося или перегоревшего элемента.

Для проверки мультиметром отключите технику от электричества, отсоедините все провода от элемента. Измерительный прибор подключите к клеммам ТЭНа, и сверьте показанное значение с нормативными показателями.

Сименс

В стиральных машинках марки Сименс, как правило ТЭНы находятся за передней крышкой.

Чтобы ее снять следует:

• Снять верхнюю крышку, извлечь лоток-дозатор моющего средства и снять фальшь панель, которая бывает в этих стиралках двух типов. Чаще она крепится специальными пластиковыми защелками, которые следует повернуть шлицевой отверткой, после чего, верхняя панель легко снимается.
• После того, как снята верхняя панель, следует открыть дверцу и снять переднюю половину манжеты, вместе с держащим ее хомутом;
• У стиральной машины Сименс, передняя стенка обычно довольно массивная и чтобы ее демонтировать, придется ослабить крепежные винты. Их обычно три. Затем, потянув нижнюю часть панели на себя, сдвинуть ее целиком вниз.
  При этом очень важно не испортить провода, которые ведут к замкам дверцы. Отведя панель в сторону, нужно отсоединить разъемы блокиратора и убрать переднюю панель.
• Перед тем, как извлечь трубчатый нагревательный элемент, от него следует отсоединить все провода;
• Выкрутив полностью гайку, следует нажать на болт зажимной панельки и продавить его внутрь;
• Вынуть ТЭН.
