Если собрались оборудовать собственную мастерскую или просто верстак, рабочий стол, вам понадобится много инструментов и приспособлений. Некоторые из них можно изготовить самостоятельно, например не сложно сделать тиски своими руками, так как в любом случае без них не обойтись.

Существует много видов зажимных устройств, но для небольшой мастерской или рабочего стола в гараже обычно используют слесарные или столярные тиски. В этой статье представлено больше двадцати вариантов самодельных тисков – столярных и слесарных, а также инструкции по реставрации и усовершенствованию заводских моделей.

Как сделать тиски из дерева своими руками — Металлы, оборудование, инструкции

Мастерскую домашнего умельца, часто работающего с изделиями из дерева, сложно представить без такого полезного приспособления, как столярные тиски. Используя это зажимное устройство, которое несложно изготовить своими руками, можно выполнять различные технологические операции с деревянными деталями.
Конструкция столярных тисков не настолько сложна, чтобы отказываться от идеи сделать их своими руками

Многие, руководствуясь желанием сэкономить на приобретении столярных тисков, используют для фиксации деревянных деталей подручные приспособления (например, струбцины). Однако такие универсальные устройства не позволяют эффективно выполнять многие технологические операции по дереву, а их металлические зажимные элементы оставляют на мягких деревянных поверхностях неприглядные вмятины.

Если же обрабатываемые деревянные детали должны отличаться не только качеством, но и эстетичным видом, то без тисков, специально предназначенных для выполнения столярных работ, не обойтись. Серьезно сэкономить на приобретении серийных моделей можно и более оптимальным способом – изготовить столярные тиски своими руками.

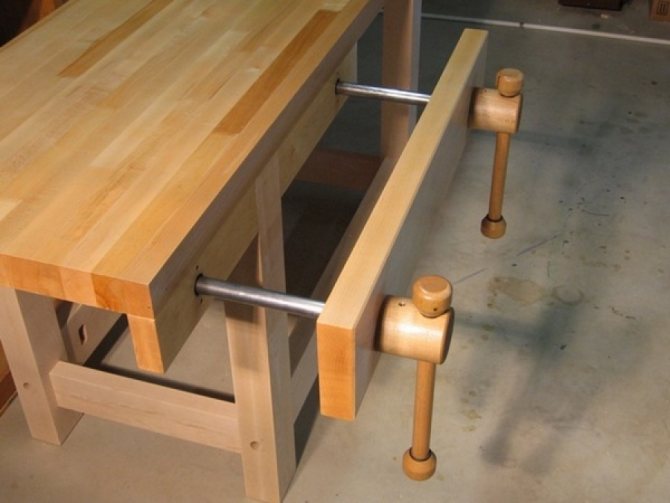

Самодельный верстак с тисками

Как устроены тиски для выполнения столярных работ

Конструкция тисков для столярных работ состоит из следующих элементов:

• опоры, которая одновременно является неподвижной зажимной губкой;
• подвижной зажимной губки;
• двух металлических направляющих, по которым перемещается подвижная губка;
• ходового винта, обеспечивающего перемещение подвижной губки;
• воротка, за счет которого ходовому винту сообщается вращение.

Основные части тисков для столярного верстака

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.

Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции.

Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта).

Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.

Самодельный фиксатор зажима губок

Рекомендации по изготовлению столярных тисков

Чтобы изготовить предназначенные для осуществления столярных работ деревянные тиски своими руками, необходимо сделать чертеж и подобрать соответствующие комплектующие. В качестве зажимных губок таких тисков используются деревянные бруски. Один из них, служащий неподвижной губкой, фиксируется на поверхности верстака и будет выступать в роли несущей опоры приспособления.

Вам также потребуется резьбовой винт диаметром не меньше 20 мм.

От длины этого элемента, который отвечает за перемещение подвижной губки и, соответственно, за зажим обрабатываемой детали, зависят допустимые габариты заготовки, которую можно зафиксировать в самодельных столярных тисках.

Для изготовления столярных тисков также потребуются две металлические направляющие, в качестве которых можно использовать любые штыри из металла (главное, чтобы они были ровными, а их диаметр составлял не меньше 10 мм).

Детали направляющих можно изготовить на металлообрабатывающих станках или использовать для них стойки от передних амортизаторов легкового автомобиля

Любые деревянные тиски, в том числе и самодельные, управляются при помощи воротка, вращение от которого передается ходовому винту.

В качестве воротка можно использовать длинную металлическую рейку, которая будет вставляться в прорезь головки ходового винта. Такую прорезь необходимо предварительно проточить под толщину имеющейся рейки.

Некоторые домашние мастера в качестве воротка для ходового винта используют обычный гаечный ключ, в который запрессована его головка.

Зажимной узел столярных тисков

Чтобы сделать самодельные верстачные тиски более удобными в использовании, лучше смонтировать на них полноценный вороток. Для этого вам понадобится сварочный аппарат.

Сварка нужна для того, чтобы к концу ходового винта приварить гайку или шайбу, в отверстия которых и будет вставлена ручка-вороток.

Сделав такой вороток, вы значительно упростите процесс управления столярными тисками, и работать с ними будет намного удобнее.

Чертеж ходового вала и воротка

Как говорилось выше, для изготовления подвижной и неподвижной губок столярных тисков вам потребуется два деревянных бруска. В качестве материала изготовления таких брусков лучше всего выбрать сосну: ее древесина достаточно мягкая и одновременно прочная.

В обеих губках необходимо просверлить отверстия соответствующего диаметра: два – для направляющих, одно – для ходового винта. Чтобы такие отверстия на подвижной и неподвижной губках располагались точно относительно друг друга, необходимо сверлить их одновременно в двух брусках.

Для выполнения такой процедуры бруски можно соединить при помощи гвоздей, а после выполнения отверстий снова разъединить их.

Чертеж деревянных губок для столярных тисков

После того как все подготовительные мероприятия будут выполнены, можно приступать к сборке самодельных столярных тисков. Первое, что необходимо сделать, – это надежно закрепить неподвижную губку-опору на поверхности верстака. После этого в отверстия опоры вставляются направляющие и ходовой винт.

Скрепление направляющих с подвижной губкой

Когда неподвижная опора столярных тисков, винт и направляющие смонтированы, можно установить на них подвижную губку, для чего в ней уже имеются подготовленные отверстия. На выступивший над передней поверхностью подвижной губки конец ходового винта необходимо надеть шайбу с большим внешним диаметром и накрутить две гайки, которые будут играть роль стопорного элемента.

Закрепление тисков на перевернутой столешнице

После крепления всех элементов можно соединить конец винта с воротком и начинать пользоваться столярными тисками. После того как вы начнете крутить вороток, винт будет вкручиваться в гайку неподвижной опоры, тем самым притягивая к ней подвижную зажимную губку.

Рабочие части губок лучше сделать съемными из твердой древесины

Изготовленные своими руками столярные тиски при необходимости модернизируют, приспосабливая их под деревянные заготовки разных размеров. Так, можно установить более длинный винт, что позволит обрабатывать заготовки большей ширины, менять положение направляющих элементов, что может понадобиться в том случае, если вы решите установить зажимные губки большей длины.

Таким образом, сделать деревянные тиски своими руками несложно. Справиться с такой задачей может даже человек, никогда ранее не занимавшийся изготовлением столярных приспособлений. Конструкция, описанная выше, является наиболее простой, но достаточно эффективной, адаптировать ее к решению определенных задач под силу любому домашнему умельцу.

Если какие-то моменты остались не до конца понятны, то приведенные ниже видео помогут разобраться с конструкцией тисков и процессом их изготовления.

Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений

Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.

Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.

Для чего же нужны слесарные тиски?

При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.

Параметры и размеры тисков определяются в зависимости от того, какой вид инструмента нужно прочно удержать.

Конструкция столярных тисков включает в себя:

• винт ходовой части;
• рукоятку;
• подвижную и неподвижную губку;
• плиту опорную.

Основные типы слесарных тисков

Предварительно тому, как сделать тиски своими руками, необходимо определиться с выбором работы, связанной с ними.

Все виды тисков делятся на два типа:

• не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении.
• поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.

Материал корпуса тисков чаще всего изготавливают из прочного чугуна. Важно знать, что чугун не предназначен для воздействия высокими температурами, для этих целей подойдёт стальной металл.

Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.

Столярные

Столярные тиски Моксона придуманы для странствующих столяров и плотников. В Европе, США и Канаде это довольно-таки востребованная специальность: при тамошних ценах на пиломатериалы многие заказчики требуют, чтобы мастер работал при них по месту и малейшие обрезки, вплоть до опилок и стружки, оставлял хозяину. Пару тисков Моксона, что дает возможность работать с длинномерными материалами, можно возить в багажнике автомобиля, на велосипеде, скутере и носить с собой в сумке. Находку сразу оценили и любители – тиски Моксона позволяют быстро и обратимо превратить любой более-менее прочный стол в столярный верстак.

Внешний вид и способ крепления мобильных столярных тисков Моксона показаны слева и в центре на рис. Справа – устройство их любительского варианта для крепления к столу наглухо.

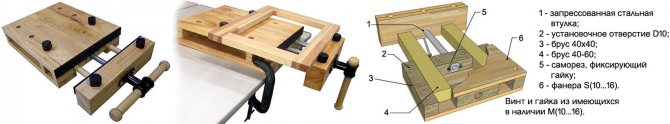

Внешний вид, крепление в рабочем положении и устройство столярных тисков Моксона

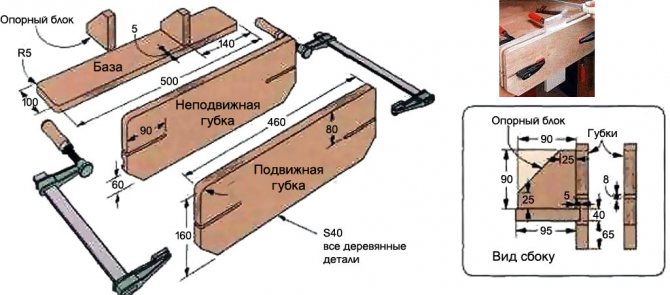

Тиски Моксона породили множество модификаций. Чертежи одной из них, очень простых и удобных столярных тисков всего из 3-х досок и пары струбцин, приведены на рис. далее. Правда, на самом деле понадобятся еще 2 короткие струбцины, для крепления тисков к столу. Лишние 4 струбцины (тоже не очень дешевое удовольствие в наше время) любителю могут оказаться накладны. Но для столяра – ИП-индивидуала, работающего по вызову такие тиски находка, их разобранными можно носить с собой в обычной вещевой сумке.

Чертежи самодельных простых столярных тисков

Примечание: еще об одних самодельных столярных тисках см. видео ниже:

Видео: столярные тиски своими руками

Делаем столярные тиски для верстака своими руками

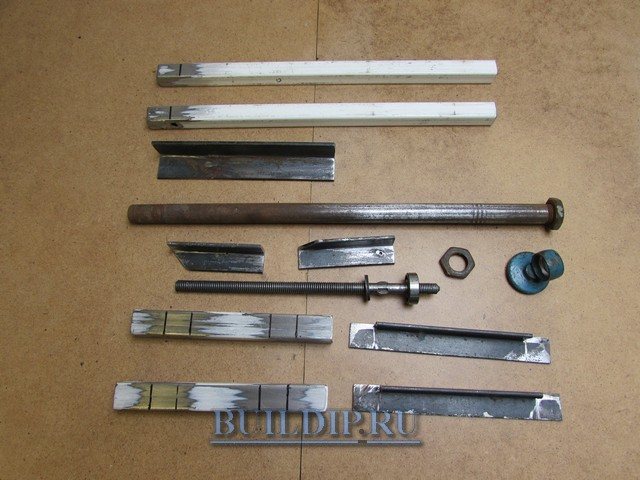

Нарежьте детали болгаркой и сделайте пазы на концах уголков под размер квадратной профильной трубы. Подберите подходящие шайбы и втулки для зажимного узла, внутренний диаметр которых должен соответствовать калибру резьбовой шпильки.

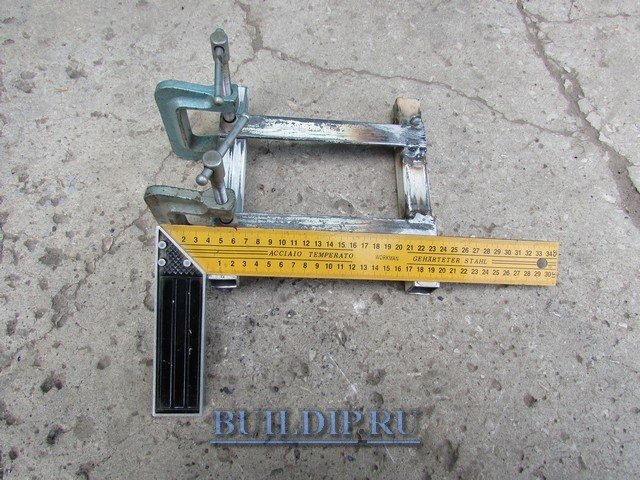

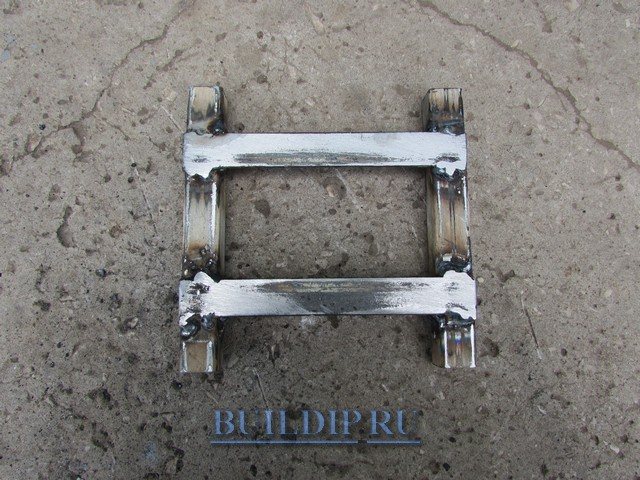

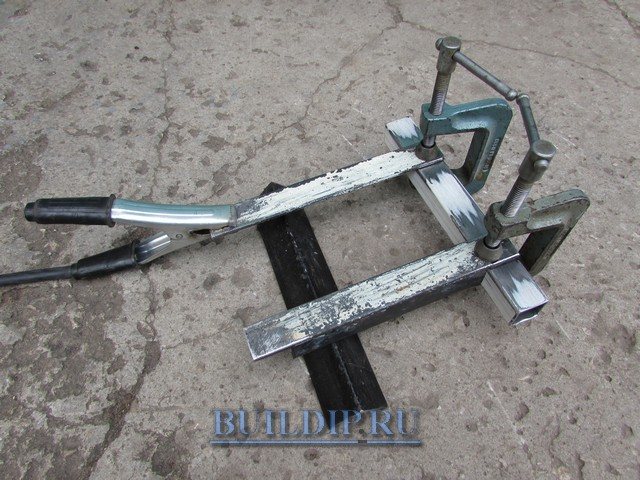

Зафиксируйте стяжки струбцинами и приварите их к одной профильной трубе.

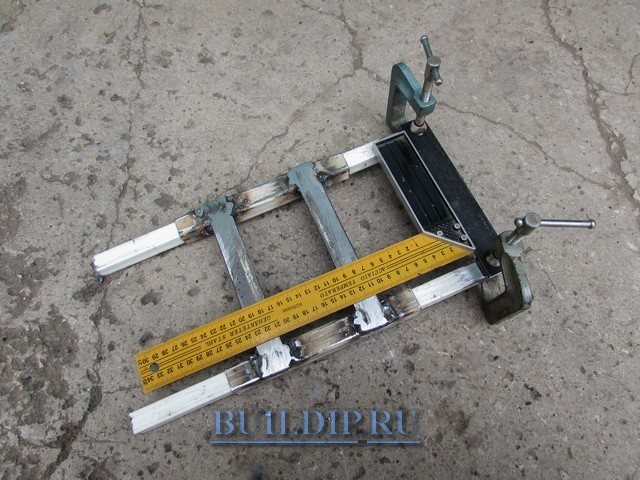

Установите вторую направляющую строго параллельно первой и сварите детали.

Внимание: даже если вы непрофессиональный сварщик, придется постараться и выполнить сварные швы, обеспечивающие достаточную жесткость конструкции.

Обработайте верхнюю плоскость шлифовальным диском, удаляя все выступы.

Вставьте подвижные направляющие, выровняйте их концы и прижмите к ним уголок-стяжку. Закрепите детали сваркой.

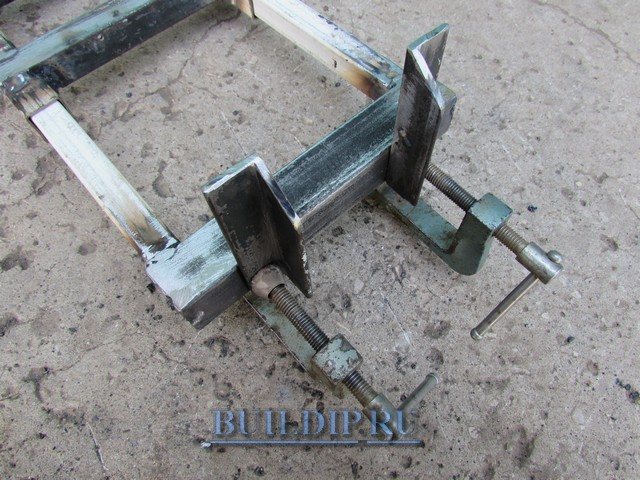

Установите вертикальные уголки и приварите их.

Высверлите отверстия для винта посередине уголков. При разметке их месторасположение учитывайте, что в стяжку подвижной части стержень должен лечь так, чтобы могла вращаться упорная шайба.

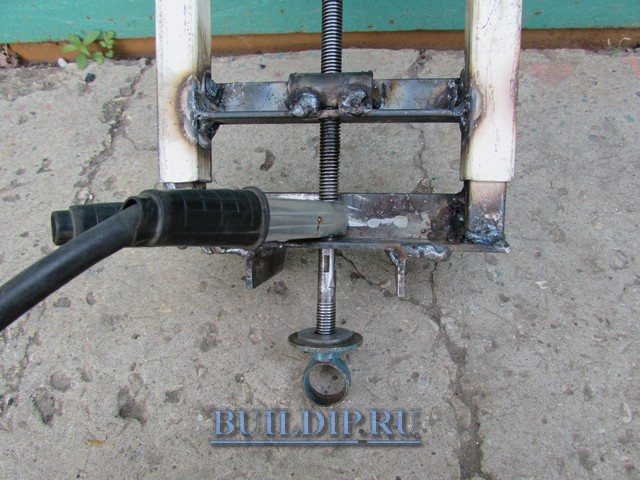

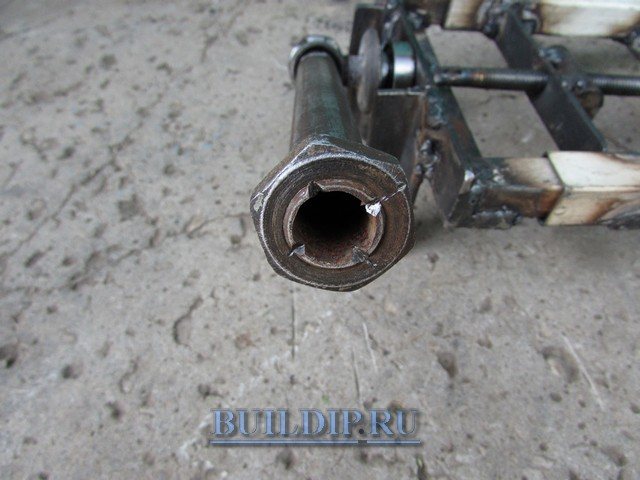

Закрепите ходовую гайку сваркой. Соберите зажимной узел: сначала приварите к шпильке втулки воротка.

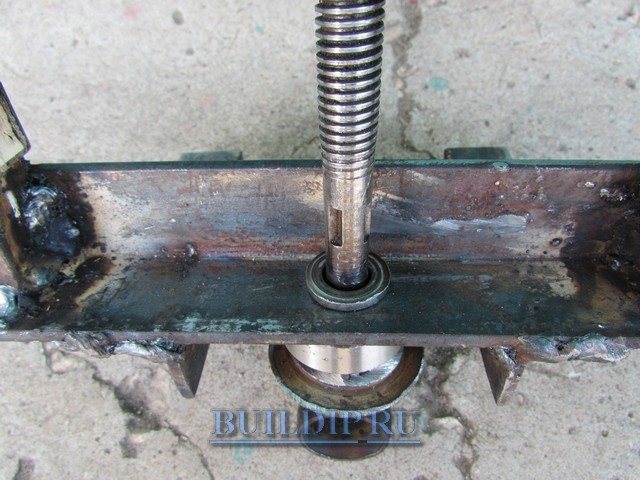

Теперь установите подвижную втулку и приварите упорную шайбу. Чтобы выдержать зазор, вставьте под уголок полоску тонкой жести.

Займитесь воротком. Если вы используйте для него полудюймовую трубу, то гайки на концах можно приварить или закрепить на резьбе с последующим закерниванием.

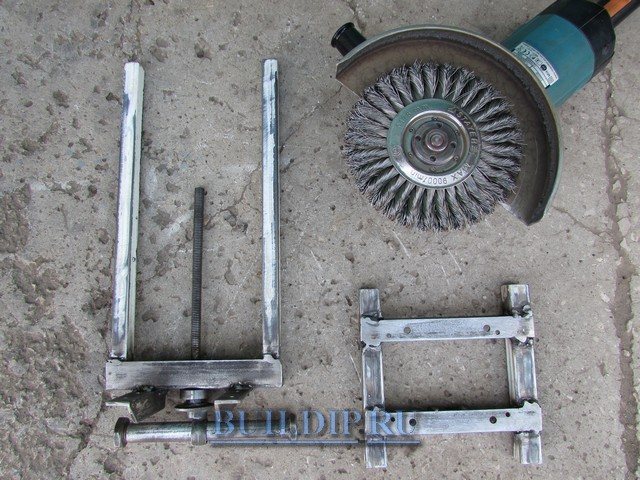

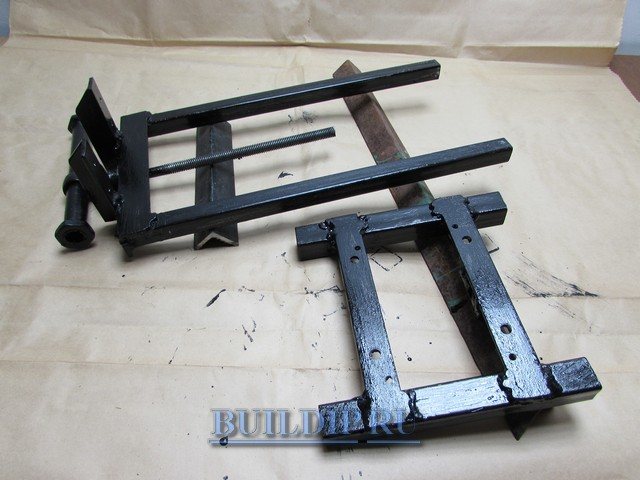

Сделайте крепежные отверстия и зачистите поверхности от окалины и ржавчины.

Покройте столярные тиски грунтовкой и краской.

Приступайте к изготовлению деревянных элементов столярных тисков.

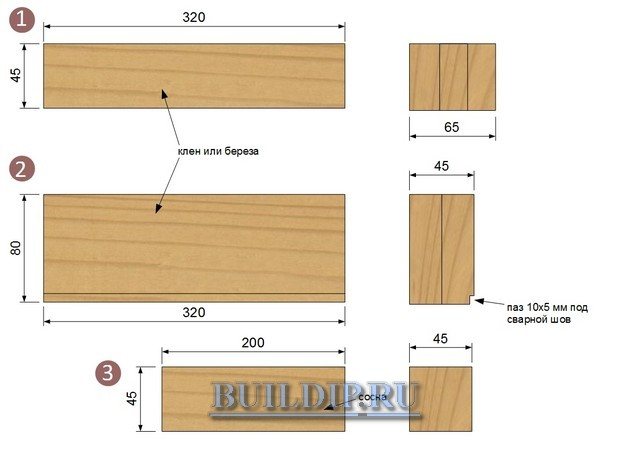

Чертеж деревянных частей столярных тисков: 1 – малая неподвижная губка; 2 – большая подвижная губка; 3 – опорный брусок.

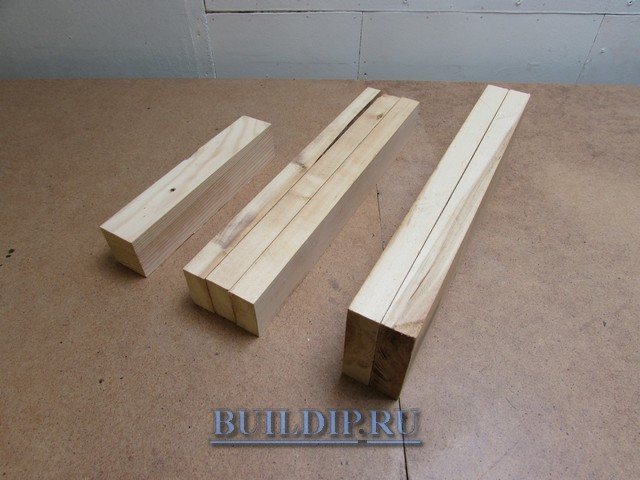

Подготовьте из твердого дерева строганные планки толщиной 22 мм: сделайте припуск по длине 15–20 мм, по ширине 3–4 мм, а для заготовок подвижной губки вместо 80 мм возьмите 85 мм. Опорный брусок отпилите сразу по размерам из сосны.

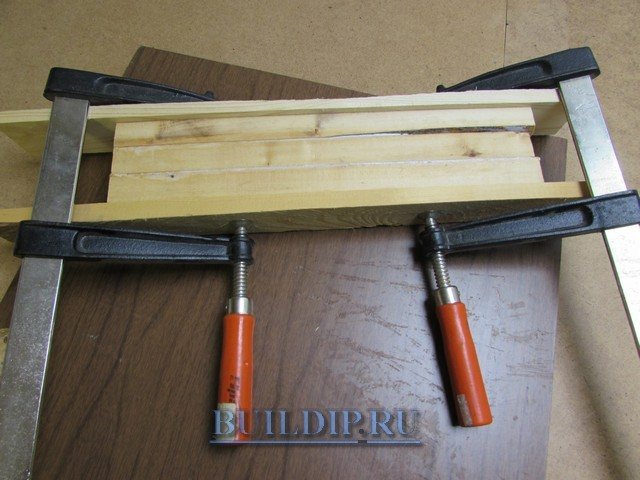

Склейте две заготовки.

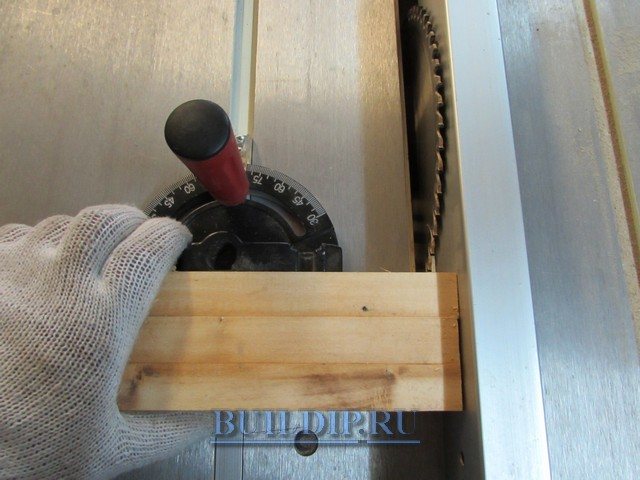

После высыхания клея обрежьте детали до длины в 320 мм.

Острогайте неподвижную губку до чистовых размеров и отшлифуйте её переднюю сторону. Закрепите деревянные детали на уголках шурупами сквозь вспомогательные отверстия.

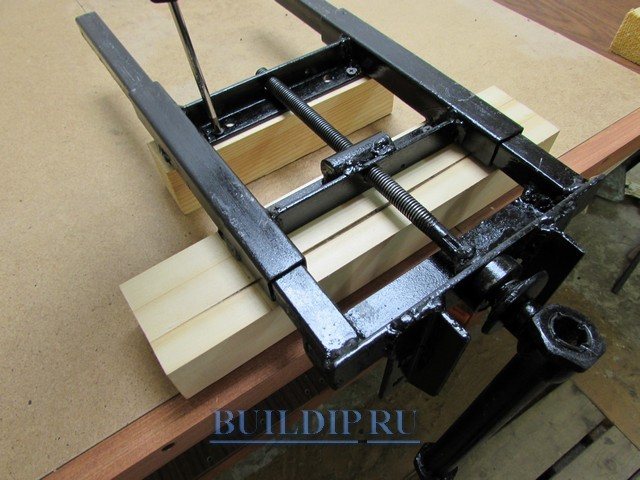

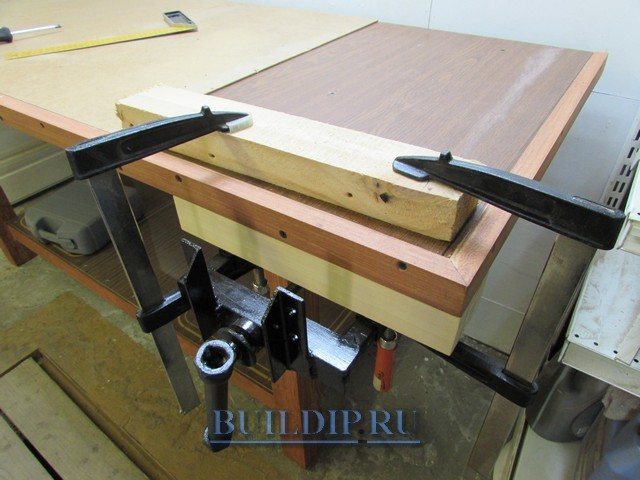

Разместите тиски на верстаке, выравнивая неподвижную губку по торцу столешницы. Закрепите струбцинами и отметьте точки сверления.

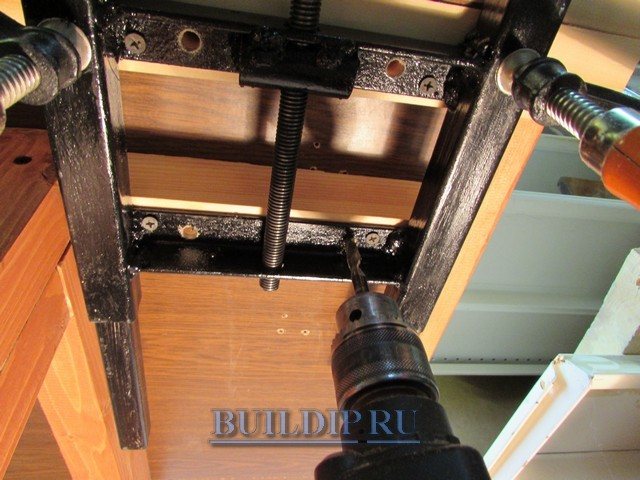

Убрав ДВП с крышки верстака, просверлите отверстия под крепежные болты.

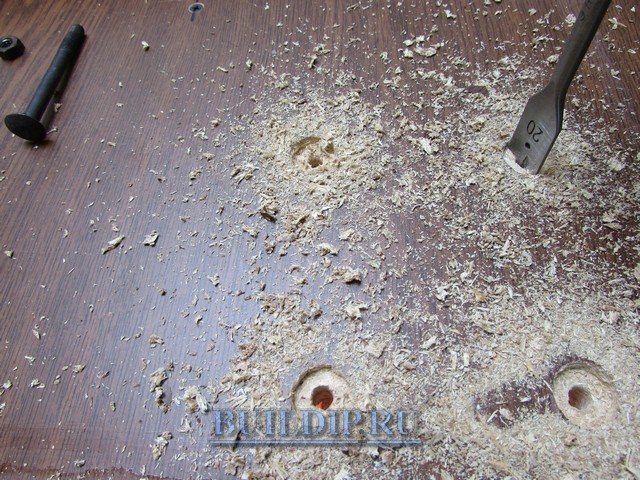

Сделайте в столешнице углубления под шляпки перовым сверлом.

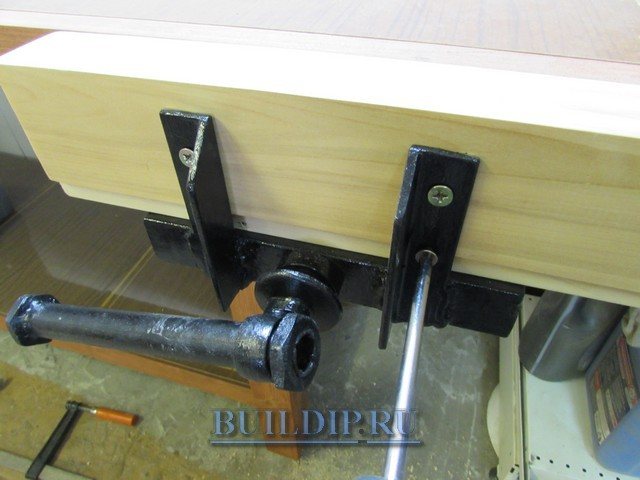

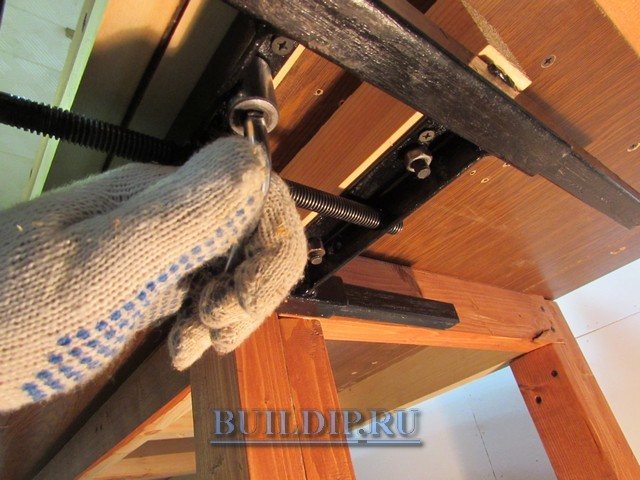

Закрепите тиски болтами диаметром не менее 10 мм.

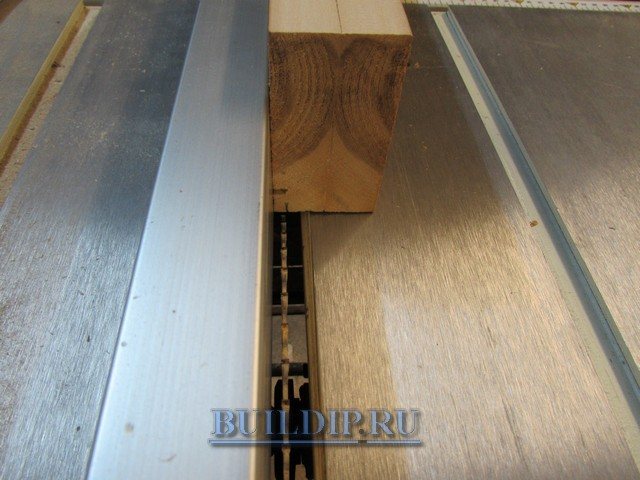

Острогайте подвижную губку по толщине и вырежьте паз под сварной шов.

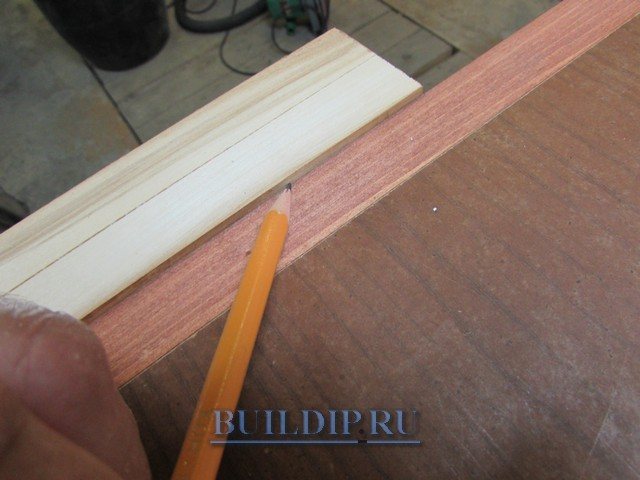

Положите губку в тиски и отметьте её точную высоту.

Снимите рубанком лишнюю древесину и установите деталь на место.

Нанесите отделочный состав на деревянные элементы, смажьте трущиеся детали зажимного узла и ходовую гайку.

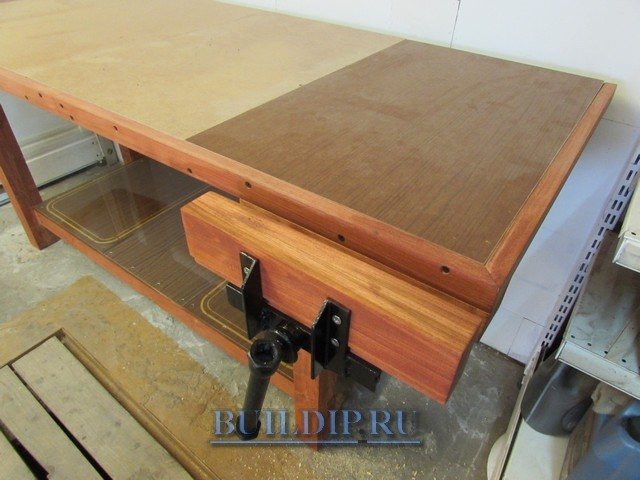

Рассмотренная конструкция столярных тисков одновременно проста и надежна. Сделайте это зажимное устройство для своей домашней мастерской.

Очень простые столярные тиски своими руками

Здравствуйте, уважаемые читатели и самоделкины!

Одним из важных приспособлений в любой, даже небольшой мастерской, являются тиски. В данной статье автор YouTube канала «Мастер Класс 61» расскажет Вам, как можно сделать простые тиски. Они позволят решить ряд несложных задач.

Эта самоделка очень проста в изготовлении, и может быть повторена даже в домашних условиях.

Материалы, необходимые для самоделки. — Толстая листовая фанера толщиной 20 мм, сосновый брус 50X50 мм — Старый пистолет для герметиков — Саморезы по дереву с потайной головкой — Саморезы с пресс-шайбой, болт М12 — Наждачная бумага, клей ПВА, двухкомпонентный эпоксидный клей.

Инструменты, использованные автором. — F-струбцины — Ручная дисковая пила или ножовка — Шуруповерт — Сверла по дереву с зенковкой — Кобальтовые сверла по металлу — Линейка, карандаш, угольник. Процесс изготовления. Итак, основанием для тисков послужит прямоугольная деталь из листовой 20-мм фанеры. Ее размеры, как и обеих губок, можно выбирать на свое усмотрение.

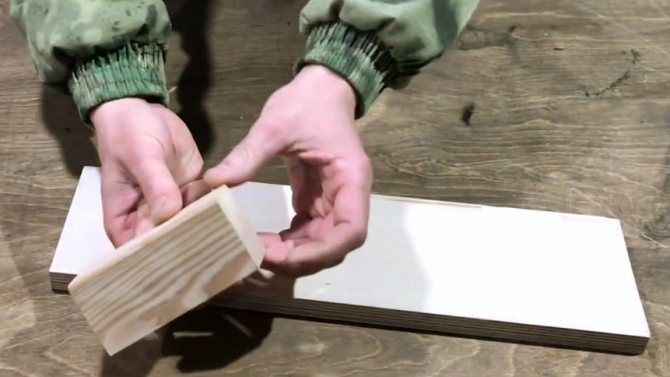

В качестве неподвижной губки мастер использует сосновый брус 50X50 мм, длиной, равной ширине основания.

Эти детали можно вырезать с помощью дисковой пилы, электрического лобзика, либо вручную. После вырезания следует отшлифовать торцы, и слегка закруглить грани наждачной бумагой.

Желательно обработать деревянные заготовки льняным малом, либо покрасить их. Это защитит будущее изделие от воздействия влаги.

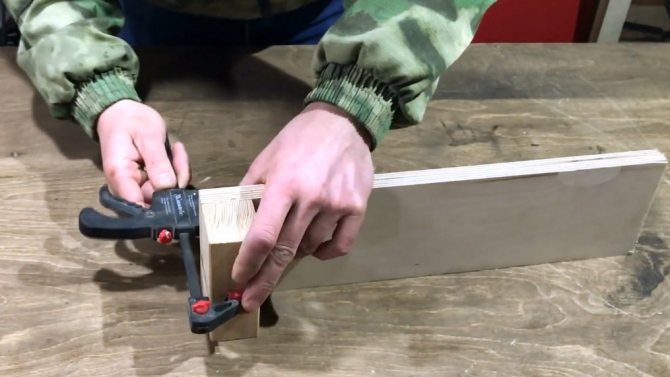

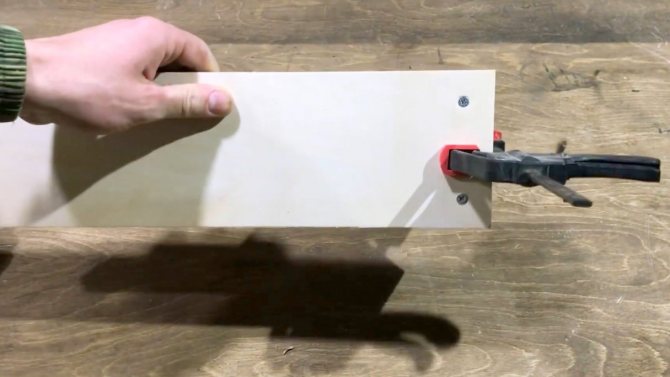

Неподвижную губку следует посадить на столярный клей, и прижать вровень с краем основания струбциной. При этом плоскость рабочей поверхности должна быть перпендикулярна основанию и его краям.

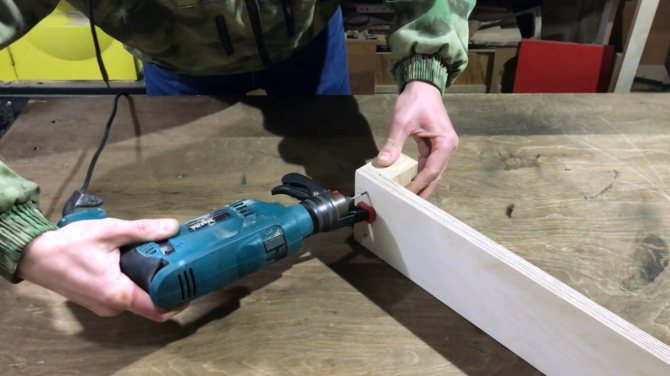

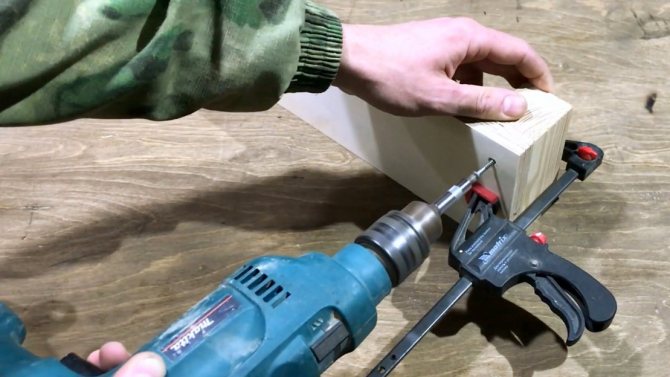

Вдоль средней линии неподвижной губки мастер сверлит пилотные отверстия для пары длинных саморезов сквозь основание. После сверления нужно раззенковать отверстия под потай. Эту операцию удобнее выполнять специальными сверлами по дереву с зенковкой подходящего диаметра.

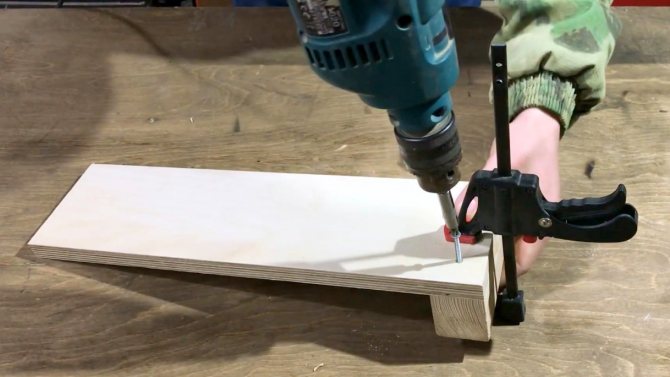

В готовые отверстия вкручиваются саморезы с потайной головкой, так усиливается соединение губки с основанием. При желании можно использовать большее количество саморезов.

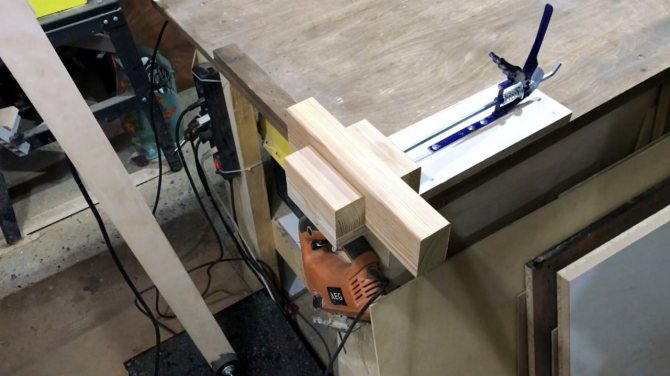

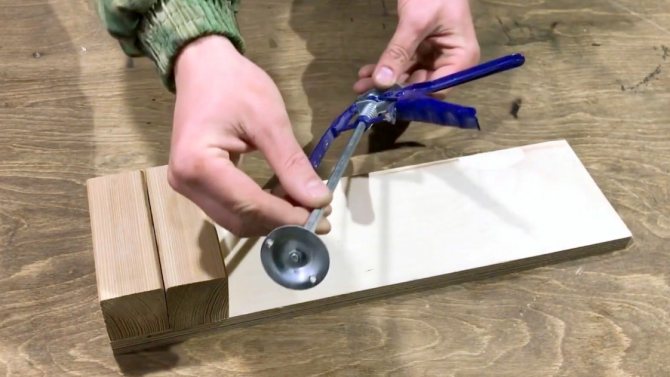

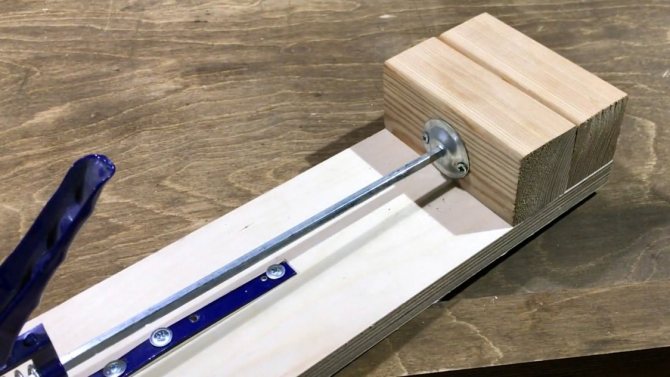

Подвижная губка имеет такие же размеры. А сердцем для тисков послужит старенький пистолет для герметиков.

Перед установкой механизма, нужно срезать лишнюю часть рамы, оставив от нее полоску для крепления.

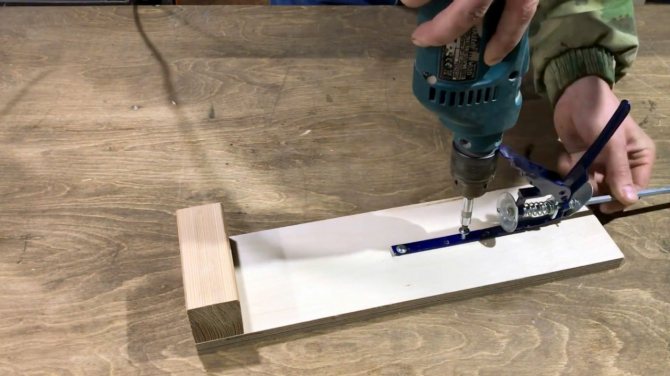

Затем в прижимной шайбе и остатке рамы высверливаются несколько отверстий для саморезов.

Далее мастер прикручивает раму к средней продольной линии основания на саморезы с пресс-шайбой. При этом нужно соблюдать перпендикулярность штока к рабочей поверхности неподвижной губки.

Прижимная шайба прикручивается на саморезы с потайной головкой к подвижной губке. На рабочие поверхности губок можно наклеить полоски светлой кожи.

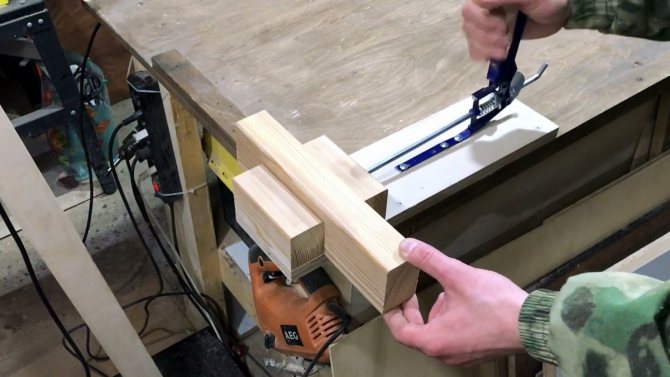

Остается сделать в основании несколько пилотных отверстий, и прикрутить тиски в удобном месте к верстаку.

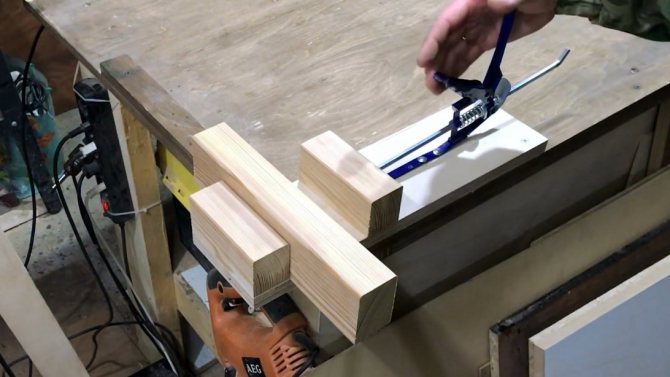

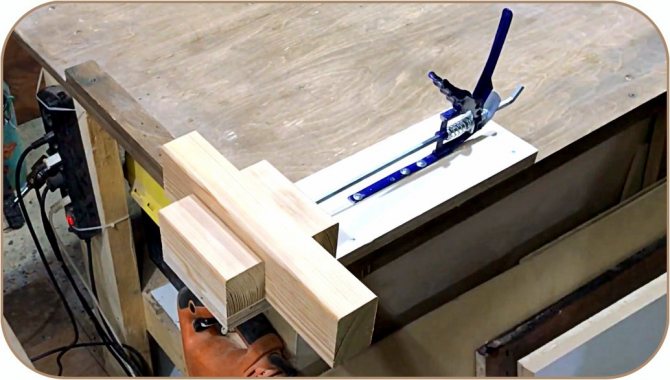

Благодаря конструкции прижимного механизма пистолета, эти тиски обладают «быстрозажимной» функцией — подвижная губка легко перемещается вдоль основания.

В плане улучшения конструкции этих тисков нужно устранить люфт подвижной губки. Она может отклоняться от оси вверх и в стороны.

Для этого следует проделать в основании продольный паз шириной 12 мм. В нижней части паза нужно сделать расширение для головки болта М12.

В центре нижней части подвижно губки сверлится глухое отверстие диаметром 10 мм.

Сам болт подходящей длины вкручивается через паз в основании в нижнюю часть подвижной губки (лучше посадить его на двухкомпонентный эпоксидный клей). Эту операцию нужно делать со снятым прижимным механизмом, чтобы можно было довернуть губку на болт.

На нижнюю часть губки и внутрь паза следует нанести аэрозольную силиконовую смазку, либо смазать парафином. В итоге головка болта должна свободно ходить внутри паза, исключая смещение губки вверх или в стороны.

Благодарю автора за простое, но полезное приспособление для небольшой мастерской!

Всем хорошего настроения, крепкого здоровья, и интересных идей!
