Самодельный арбалет в домашних условиях

Пошаговая инструкция как сделать арбалет

Между огнестрельным и метательным, между рогаткой и снайперкой ‒ находится перевернутый лук ‒ изящное орудие ведения дальнего боя в пределах 250 метров. Пробивная способность пребывает в пределах допустимого конституцией Российской Федерации (рисунок 1).

Закон не рассматривает данный вид охотничьего инструмента, как холодное, либо же огнестрельное. Единственное ограничение звучит следующим образом: арбалет из подручных материалов не должен иметь силу натяжения плеч больше 43 килограммов. После преодоления этой отметки, мастера с высокой вероятностью ждет встреча с нарядом блюстителей закона. Учтите этот момент перед тем, как сделать арбалет своими руками.

В целом, это сравнительно точное, надежное, дешевое в производстве и ввиду специфики конструкции ‒ абсолютно тихое орудие. Отличный инструмент для тихой охоты или же отстаиванию земельных прав. Исторически, корнями это изобретение восходит к V веку до нашей эры. Вопреки распространенному мнению, оно не заменяло лук, а дополняло существующие тактические решения. Обучиться стрельбе из девайса просто: достаточно хотя бы раз взять его в руки. Похож на ружье со спусковым крючком ‒ взводите и стреляете. Правда, потом следует натянуть веревку по новой, и вложить болт в ложе, но это исключительно практика.

Что необходимо для самодельного изготовления арбалета

Луки отличаются от арбалетов своей конструкцией, они немного громоздкие и неудобные в транспортировке, вот поэтому большинство охотников отдают свое предпочтение второму варианту оружия. Но если вы решили изготовить арбалет своими руками и готовы взяться за работу, хоть сейчас, мы должны вас остановить. Ведь для того чтобы сделать такое оружие не всегда достаточно желания и трудолюбия, необходимо быть хоть немного подготовленным материально и технически.

Так же недостаточно взять первый попавшийся чертеж и начинать сверлить, резать, строгать, точить арбалет из подручных материалов. Поверьте, итог может принести мало радости, ведь в результате арбалет может оказаться или слишком тяжелым, не очень удобным, или вообще не отвечать вашим требованиям и мечтам.

Итак, что нужно чтобы изготовить самодельный арбалет вашей мечты, который бы вас удовлетворил. В первую очередь решите, какую модель вы желаете изготовить. Ведь сегодня существует множество вариантов арбалетов, которые отличаются своей конструкцией, особенностями и характеристиками. Потом вам нужно подумать из каких подручных материалов вы будете его делать.

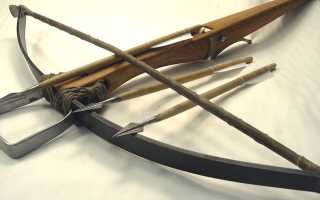

фото. Самодельный арбалет из дерева

Как сделать курок для арбалета в домашних условиях, прицел, тягу, замок, катушку, ложе для арбалета для арбалета своими руками – обязательные детали и запчасти для арбалета

Ну а теперь вам потребуется вспомнить кое-что об арбалетах. Итак, из чего состоит арбалет:

• ложе;
• направляющие;
• спусковой механизм;
• устройство натяжения;
• тетива;
• стрелы.

Кроме всего такое стрелковое оружие отличается уровнем натяжения плечей:

• арбалеты с уровнем натяжения около 20 кг. Это модели, используемые для отдыха, развлечения;
• арбалеты с уровнем натяжения до 20-55 кг. Прицельная дальность таких устройств около 60-80 м;
• арбалеты с уровнем натяжения больше 55 кг. В таких устройствах натяжение тетивы выполняется с помощью специальных устройств, взвода.

По типу плечей арбалеты бывают:

• блочными;
• прямыми;
• классическими.

Ложе в арбалетах тоже может быть разного типа:

• традиционное;
• древнего типа;
• спортивного типа.

Имея основное представление об арбалетах, вы можете делать выбор чертежа конструкции стрелкового оружия. Но перед этим рекомендуем вам уделить внимание еще одной важной детали, а именно своим техническим возможностям. Конечно, сделать арбалет своими руками вы сможете из подручных материалов, с использованием дерева, металлообрабатывающего оборудования. Такие станки необходимы для того чтобы изготовить важные детали, требующие станочной работы.

Изображение арбалет, изготовленного своими руками

Как собрать арбалет: старинный деревянный средневековый арбалет или самодельный современный шестизарядный боевой арбалет по простейшим схемам с пропорциями и размерами

Как правило, изготовление арбалета начинается с ложи, а для этого необходимо выбрать древесину. Дерево для изготовления ложе должно быть прочным, не колоться и не коробиться. Отличными вариантами считаются береза, бук, орех, ясень. С выбором дерева проблем не должно возникнуть.

В качестве исходного материала для ложи подойдет деревянная доска имеющая толщину около 30 см. Далее нужно решить, какие размеры должно иметь ложе. Как правильно подобрать размер можно увидеть по таблице.

Ложе измеряется, начиная от спускового крючка до точек, находящихся на затылочной части приклада. Также приведем в пример таблицу разных размеров, для того чтобы правильно сделать ложе учитывая параметры собственного телосложения.

После того, как вы измерите свое тело, согласно таблице можете подобрать самые подходящие размеры для ложа. Если вы учтете все нюансы, то ложе подойдет вам самым лучшим образом.

Далее можете приступать к процессу изготовления ложе. В первую очередь рекомендуем вам создать его шаблон из бумаги. Для этого на бумаге необходимо начертить ложе согласно сделанным замерам. Но если вам это кажется, слишком сложно или непонятно можете воспользоваться готовыми вариантами ложи, чертежи которых представлены на порталах интернета.

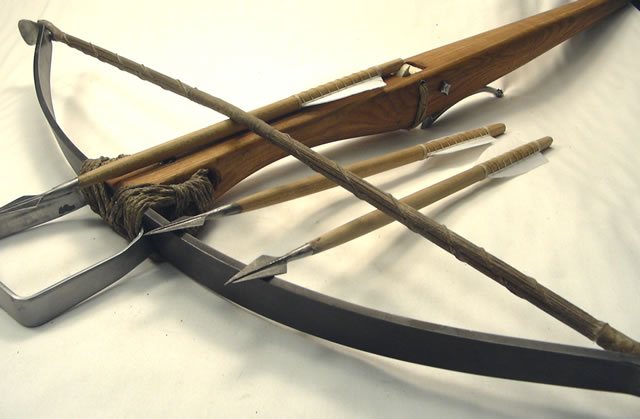

фото. Самодельные стрелы для арбалета

Далее наступает очередь изготовления плечей стрелкового оружия. Необходимо подобрать нужный материал. Изготовить плечи можно из старого, давно списанного спортивного лука, если такового нет, подойдет текстолит или стеклотекстолит. Правда, из таких материалов получаться только плечи небольшой силы натяжения, такой арбалет в дальнейшем вы сможете использовать только в развлекательных целях. Отличным вариантом считается старая, не нужная рессора автомобиля. Ее можно найти на любой автомобильной свалке или в соседском гараже. Кроме всего, если вы не поленитесь сходить в магазин, то сможете купить для изготовления плечей стеклопластик, углепластик или другие композитные материалы.

Стоит сказать, что хорошими получаются плечи из стеклопластика или композитных материалов. Если вы решили сделать своими руками из подручных материалов арбалет, то для плечей лучшим вариантом послужит автомобильная рессора.

Особенности устройства и основные детали

Из чего же состоит этот стрелковый аппарат? В классической вариации основных компонентов три, далее идут решения с наращиванием сложности (приклады, рукоятки, составные части, планки Пикатинни и т.д.). Наша инструкция, как сделать арбалет, не предполагает установки оптических прицелов или иных технических наворотов (рисунок 2).

Главной деталью, концентрирующей энергию для стрельбы, является дуга. Благодаря натяжению по ней веревки, она может передать кинетическую энергию в снаряд. Вокруг этой «капризной леди» и крутится вся конструкция. Основными материалами для ее изготовления являются металл и древесина, но существуют и более экзотические решения, вроде стеклоарматуры или лопастей ножей для масла. Требование к дуге ‒ гибкость, жесткость и пластичность. Так, например, твердая стальная рама не подойдет в качестве лука, в то время как автомобильная рессора или кусочек пилы ‒ вполне.

Для изготовления рамы самострела из дерева, обратите внимание на такие породы, как орешник, береста, акация, ясень, тис или бобовник. Прежде чем вырезать раму, следует подержать полено в сухом, не пыльном месте примерно с месяц-два. Свежее полено не обладает требуемыми качествами, чтобы пройти процедуру обработки.

Как сделать ложе для арбалета? Подберите прочную породу дерева, те же тис, бук, ясень или дуб. Хорошо проявят себя орешник и хвойные породы. Дальнейший процесс зависит только от полета фантазии и вашего мастерства.

Рисунок 2. Основные элементы конструкции

Главный контролер механизма ‒ спусковой блок. Именно он удерживает тетиву до нажатия на рычаг. Взводной механизм арбалета выполняется цельным блоком из металла, реже ‒ это выточка внутри ложа с цилиндрическим стержнем-подталкивателем.

Перечисленные способы не являются конечным решением. Несмотря на то, что самострел ‒ конструкция однозарядная, существуют методы обхода. Самый распространенный способ ‒ сделать многозарядный арбалет путем изготовления специального магазина для хранения и подачи снарядов.

Общее описание конструкции

Этот вид оружия предназначен для стрельбы короткими стрелами или болтами. Его преимущества – компактность, бесшумность, относительная простота изготовления. Последнее является основным движущим фактором делать самострелы своими руками. Для этого не понадобится набор профессиональных инструментов – достаточно иметь основные инструменты для деревообработки и по металлу.

Но до того, как сделать арбалет своими руками, нужно изучить его конструкцию:

• Ложе. На него устанавливаются все механизмы и компоненты. Изготавливается из дерева твердых сортов, можно использовать многослойную основу. Форма максимально приближена к ружейной, обеспечивается удобство удержания и заряжания.
• Плечи необходимы для натягивания тетивы. Можно сделать арбалет из рессоры, но из-за сильного усилия натяжения он будет неудобен. К тому же его мощность будет выше разрешенной. Плечи делают из пружинной стали или заказывают готовые под конкретный показатель мощности. Альтернатива – сделать пружинный арбалет.
• Крестовина для крепления плеча. Она изготавливается из дерева или стали, есть механизм для быстрого демонтажа натяжных пластин.
• Спусковой механизм для арбалета фиксирует тетиву, а после нажатия спускового крючка отпускает ее. Рекомендуется продумать предохранительный механизм.
• Натяжитель. Необходим для приведения устройства в рабочее состояние. Мини арбалет не комплектуется подобным механизмом из-за слабой мощности натяжения.

Важно, чтобы усилие натяжения не превышало значение 43 кг. В России запрещены арбалеты выше указанного значения. Какое ружьё лучше купить для охоты новичку — рекомендации и сравнение популярных моделей

Выбор и подготовка материала

Прежде чем перейти к инструкции, как сделать арбалет из дерева, подготовьте заранее материалы. Осмотрите окрестности и постарайтесь припомнить, какие из необходимых пород деревьев произрастают в округе (рисунок 4).

Повторимся, что в домашних условиях арбалет из древесины можно изготовить из следующих пород: береста, акация, дуб, ясень, тис, орешник, бобовник или акация. Чаще всего перечисленные породы встречаются в местных лесах и лесопосадках. При наличии ближайшего хвойного пролеска, рекомендуем искать ельники, сосны. Особенное внимание следует обратить на кленовые рощи. Найдя центрального папу-клёна, поищите распрямленные молодые деревца и подберите одно толщиной от 5 до 15 см. Радиус поиска вокруг основного дерева ‒ от 40 до 50 метров.

Учите фактор топора, а еще лучше ‒ коэффициент бензопилы. Постарайтесь не изводить лесной массив слишком сильно. Вырезав себе полено, не спешите высекать из него самострел. Вначале его нужно будет просушить и уже после этого обрабатывать. Срок на сушку в теплом, сухом помещении ‒ от двух недель до двух месяцев. Замажьте все щели, поры и другие неровности масляной краской и закиньте на антресоль.

Рисунок 4. Оружие можно изготовить из дерева и металла

В случае невозможности получить древесину напрямик из лесу ‒ закажите брусок интересующей вас породы через интернет. Переменным преимуществом станет экономия времени на обработку древесины, у операторов зачастую можно уточнить сухость брусьев и способ их обработки. Но это сводит на нет всю романтику путешествий и поиска нужной коряги.

Работа над плечами займет столько же времени, что и создание ложа. Оба процесса требуют наличия базовых инструментов по дереву ‒ рубанка, ножа, топора, напильников. Ложе можно украсить резными узорами или подогнать формами под собственную руку, тут уже как угодно. Ограничений на использование материалов нет, оба компонента можно выполнить из одной и той же породы. Рекомендуется покрывать брус специальными растворами во избежание коррозии и гниения, а также древесным лаком. Заготовку плеч следует также обработать защитными растворами, но не лакировать.

Следующий пункт ‒ из чего сделать тетиву для арбалета:

1. Изготовить с нуля тетиву можно и из дакронового или кевларового волокон, но для этого нужно будет самому вязать веревку (рисунок 5).
2. Из готовых моделей внимание следует обратить на прочные разновидности веревок: кордовая, полипропиленовая, нейлоновая, пеньковая, волосяная. К влаге из них уязвимы только последние две.
3. Золотое правило ‒ ориентируйтесь на способность к растяжению: она должна быть минимальна.
4. Края веревки, крепящиеся на плечах, следует обработать специальным образом, но не завязывать. Для этого шнур оборачивают вокруг заготовки для получения формы, затем конец прикладывают к основе и туго обматывают меньшей по диаметру нитью.
5. Рекомендуемый отступ ‒ 5 см. Попутно, каждый слой обмотки покрывается сверхпрочным клеем (анаэробный, эпоксидная смола, термоклей), а под конец вся конструкция плотно обматывается кусочком войлока. Любые узлы перетирают веревку, ухудшая её качества и повышая шанс разрыва при нагрузках.

Завершающий этап перед пострелушками ‒ сделать стрелы для арбалета, или как их еще называют ‒ болты. Изготовление расходников требует заготовок из цельного дерева или ровных веток. При наличии оборудования для обработки дерева ‒ высекайте болты из брусьев по несколько штук. Также их можно распечатать на 3D принтере, но жить долго такие снаряды не будут. Заимейте два комплекта болтов ‒ с мягкими навершиями и без.

Рисунок 5. Тетива должна быть прочной, но достаточно упругой

Первые отлично подойдут для реконструкторских и ролевых сражений, наконечник заостренного типа следует использовать только для охоты. Острие для охоты изготавливается из проволоки, жести или же алюминия. Сохраняйте легкость! Для оперения потребуются отдельные заготовки из дерева, пластика.

Подготовка материала

Процесс создания данного оружия весьма сложный и долгий, особенно это касается самого деревянного полотна.

Существует несколько правил его подготовки:

1. Первым делом необходимо выбрать подходящую ветку или даже ствол, все зависит от будущего размера оружия.
2. Далее обрабатываем края спилов любой краской, клеем или лаком. Только в этом случае влага будет выходить медленно, что приведет к равномерному

высыханию полотна.

1. После этого отправляем материал на сушку. Этот этап весьма важен и относится к нему необходимо со всей серьезностью:

• выбрать теплое место, куда не попадают солнечные лучи;
• обязательно сушить вместе с корой;

Таким образом, процесс сушки длиться не менее года, только потом снимается аккуратно кора, и материал продолжает сушку еще не менее недели.

1. Перед тем как приступать к созданию лука и самого ложа, необходимо осмотреть дерево на наличие сучков. Некоторые можно заметить сразу, другие же только после первичной обработки материала, но и в том и в другом случае их необходимо удалить и зашлифовать, иначе в противном случае они приведут к трещинам и сколам, что никак не допустимо.

Когда все эти этапы проведены можно приступать непосредственно к созданию своего «шедевра».

Изготовление плеч и ложа

Допустим, у вас на руках есть все необходимое. Как сделать арбалет своими руками, в домашних условиях, пункт первый ‒ выточите плечи. Делаются они из цельного куска древесины, не раздельно. Заготовка не должна иметь дефектов, сучковатости и т.д. Внутренняя часть дуги должна иметь полукруглый рельеф, схожий с буквой D, внешняя ‒ плоский.

Рисунок 6. Плечи арбалета обычно вытесывают из дерева

Изначально плечи высекаются, как слегка загнутая дощечка, после чего поддаются обработке и сгибаются уже при сборке. Форма ‒ ромбовидная, скашивание к концам дуги, угол скоса ‒ небольшой. Присмотритесь к годичным кольцам на бревне: желательно, чтобы вся конструкция плеч была на одном и том же слое. Чтобы сделать мощный арбалет для охоты, используйте более упругую древесину. В целом, запаса прочности и ТТХ должно хватить на дичь среднего размера (рисунок 6).

Закрепляются плечи двумя способами:

1. Первый ‒ обмотка.
   Исполняется как просверливанием ложа, так и проделыванием в нем высечки с последующей намоткой веревки на зафиксированный кусок дерева. Главный пункт ‒ плечи не просверливаются, сохраняя свою структуру. Но это трудоемкий процесс, требующий затрат времени на тугую обмотку. Для надежной фиксации рекомендуется использовать продевание каната через кольцо, прижимающее раму на середине.
2. Второй ‒ фиксация.
   Для деревянных реализуется по-хитрому: в торце бруска проделывается коническая выточка с углом наклона стен в районе 80-85 градусов, шириной с плечи. В эту выточку втискивается рама, после чего дожимается обмоткой. Реализация обмотки выглядит следующим образом: в нижней части полена делается другая выточка, прямоугольная. Берется брус дерева толщиной 5-10 см, на нем фиксируется веревка для обмотки, после чего этот якорь следует дотянуть до выточки и вбить туда. Приматывать брус следует на 5 см раньше самой выточки, чтобы иметь возможность зафиксировать плечи его натяжением.

Стальные плечи спокойно фиксируются как перечисленными способами, так и обыкновенными болтами (рисунок 7). Как сделать арбалетную стрелу в домашних условиях?

Вариантов исполнения три:

1. Самый простой
   ‒ наличие циркулярной пилы, дрели с широким соплом, и тисков. На циркулярке распускаете брус на небольшие брусики, толщиной не более 2 см. После этого обрабатываете рубанком до достижения первичной округлости. Далее фиксируете в сопле дрели заготовку и, запустив процесс вращения, проводите через закрепленный в тисках резец. Альтернатива сему непотребству ‒ токарный станок по дереву.
2. Средний,
   расчёт на удачу и прямые деревяшки. Понадобится нож для вытачивания округлых форм. Альтернатива ‒ обработка распиленных на циркулярке маленьких брусьев.
3. Сложный
   ‒ заточить ровную ветку.

Рисунок 7. Стрелы должны быть идеально прямыми
Для оперения в задней части болта проделайте тонкую, ровную прорезь ножовкой. Найдите широкую пластиковую крышку (пластиковое ведро для краски, ровный лист пластика из магазина) и вырежьте лопасти для болта. Закрепить их можно, также проделав отверстия вместо распилки всей детали. Размеры спускового курка для арбалета разные, в основном следует опираться на монолитные типы рычагов. Изготовить их можно как из металла, так и из жесткой и толстой проволоки.

Делаем лук арбалета

Начинаем изготовление лука, в процессе которого увидим структуру дерева и узнаем, как сделать арбалет в домашних условиях по древним технологиям. Итак, приступим, нужно срезать слои дерева, где присутствует его сердцевина. Если её оставить, то есть риск, что пойдут продольные трещины. После отмеряем середину лука и начинаем срезать лишний материал, изготавливая лук. При обработке необходимо следить за тем, чтобы его плечи были одинаковыми. Всё время проверяем на изгиб. Как только плечи начнут хоть немного поддаваться изгибу, нужно сделать пробную тетиву.

Пробная тетива — это прочная верёвка, на которой с одной стороны одна петля, а с другой — несколько, расположенных на разном расстоянии. Они нужны для того, чтобы измерять изгиб плеч лука. Чем больше материала срезается, тем сильнее их можно согнуть, при этом меняя петли на ближние. Натягивая пробную тетиву постоянно, легко отследить, равномерен ли изгиб после обработки лука. Ведь если смотреть только визуально, можно сильно ошибиться. Плотность дерева не во всех местах одинакова, поэтому с виду идеальный лук может изогнуться неравномерно. Иногда бывает, что толстый участок является слабым местом, а более тонкое, наоборот, не сгибается. Чтобы не ошибиться, нужно постоянно проверять лук. Только изучив все нюансы, можно сделать работающую копию, поняв, как сделать арбалет своими руками, и полностью отобразить мощь и красоту древнего оружия.

Монтаж спускового механизма

Осталась последняя часть: пусковой механизм (рисунок 8).

Всего вариаций, как сделать спусковой механизм для арбалета в домашних условиях, три:

1. Дедовский, деревянный:
   от торца ложи отмеряют некоторое количество сантиметров (зависит от возможностей тетивы) и, поставив засечку, делают углубление прямоугольной формы в полмиллиметра. Рекомендуется брать расстояние в 15-20 см от плеч натяжения. Следом сверлят отверстие в центре углубления. После этого у основания ложа со стороны дуги следует закрепить плоскую дощечку, в аккурат прилегающую к ранее просверленному отверстию, но снизу. В дощечке закрепляется цилиндр по диаметру схожий с отверстием. Дальше дело техники: тетива опускается в канавку, её подталкивает стержнем снизу, после чего она отправляет болт в полет. Такой взводной механизм для арбалета хорошо подходит для домашнего изготовления в свободное время на выходных.
2. Изощренный, алюминиевый:
   реализуем только при наличии под рукой инструментов для работы по металлу: шлифстанок, резцы, токарный аппарат, напильники. Требует создания специальной детали. Устройство спускового механизма арбалета выглядит следующим образом: небольшой алюминиевый диск, с отверстием по центру и двумя выточками. Его форма видоизменена, на верхней части под углом 90 градусов проделан пилообразный зуб с ровной выточкой посредине. Параллельно ему, в нижней части проделан вырез под аналогичный зубчик, но без канавки. Механизм принимает нагрузку, не давая тетиве спрыснуть, упираясь в спусковой крючок. Для выстрела хватит одного нажатия, после чего рычаг запирающей детали выскочит из паза, блокиратор провернется по своей оси и отпустит тетиву.
3. Искусные, механические:
   больше одной детали за раз. Сложные конструкции с передачей усилия. В упрощенном варианте представляют собой следующий трюк: в спусковой крючок арбалета упирается деталь-посредник, которая в свою очередь блокирует поползновения удерживающей тетиву части. Советуем заранее продумать чертеж, прежде чем реализовать этот вариант.

Рисунок 8. Спусковой механизм — основа успешного использования оружия
Если вы замахнулись на мощность, то наверняка задумались о пружинах. Пружинный арбалет требует хорошо отлаженного взводного механизма, способного выдержать большие нагрузки, нежели деревянный. Для него потребуется сборка пускового блока из металла с рычажной передачей усилия.

Изготовление спускового механизма

Один из сложных процессов – работа со спусковым механизмом. Дело в том, что он представляет собой комплект из нескольких стальных деталей:

• Спусковой крючок;
• Шептало для удерживания тетивы;
• Две пружины для фиксации крючка и шептала;
• Две пластины под несущий корпус;
• Болты и гайки.

Обычно чертежи арбалета демонстрируют только закрытый спусковой механизм без его подробного описания.

Для изготовления крючка, шептала и пластин используется 6-миллиметровый стальной лист. Но прежде чем его распиливать, рекомендуется начертить каждую деталь на бумажном листе, после чего вырезать.

Положив бумажные отрезки на лист металла, последний будет легче распиливать болгаркой или ручной пилой. Причем распиливать заготовки надо так, чтобы они по краям имели 2-миллиметровый запас, который можно сточить напильником.

После того как заготовки готовы, в пластинах надо просверлить отверстия под крепеж. Далее поверх одной пластины корпуса насаживаются крючок с шепталом.

Обратите внимание!

• Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

• Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины

• Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

Следующий шаг – натягивание подвижных элементов двумя пружинами. После этого надо убедиться в работоспособности спускового механизма и закрыть его второй планкой.

Как сделать арбалет пистолетного типа своими руками

Конструкция арбалета состоит из нескольких элементов – тетивы, дуги, ложа и спускового механизма. Небольшое количество деталей позволяет сделать такой вид оружия самостоятельно.

1. Корпус можно изготовить из нескольких тонких деревянных пластин или одной доски.
2. Брус будет гораздо надежнее и прочнее, но и вес готового изделия увеличится.
3. Если используется несколько пластин дерева, то склеивать их надо клеем ПВА. Такой корпус будет самым ненадежным.

Подготовка ложа и приклада арбалета пистолетного типа

На деревянную заготовку надо нести контур корпуса будущего арбалета. Брусок должен быть размером 25*25*200 мм.

Далее:

1. На торцевой стороне проделывается отверстие, предназначенное для винта с накрученными гайками.
2. Расположение его должно быть центральным относительно боковых сторон корпуса и приближенным к верхнему краю.
3. Винт долен максимально плотно входить в отверстие.
4. Дополнительно по верхней стороне бруса делается специальный запил для последующего размещения металлических полос.
5. Заготовку корпуса рекомендуется обработать олифой.
6. Все проделанные отверстия обязательно покрываются слоем горячей эпоксидной смолы.
7. Поверхность гаек, которые закреплены на винте, надо обработать эпоксидным клеем.
8. Далее винт вставляется в подготовленное отверстие и фиксируется, при наличии лишнего клея его остатки надо убрать.
9. После высыхания клея винт надо выкрутить, вставить в пропил плечи и снова вкрутить его в исходное положение.
10. Для укрепления конструкции рекомендуется использовать резиновые прокладки между металлом и деревянной заготовкой.

    Арбалет: чертеж.

11. Далее изготавливается направляющая для стрелы в виде неглубокого пропила от цепика по всей длине ложа (дополнительно можно использовать металлический уголок).
12. Приклад рекомендуется выпиливать отдельно, но можно сделать и цельную конструкцию (раздельный вариант будет не только выглядеть более эстетично, но сделает процесс эксплуатации оружия максимально удобным).
13. В приклад винт вкручивается по аналогии с вариантом крепления плечей.

Изготовление тетивы для арбалета пистолетного типа

В качестве тетивы для арбалета самым оптимальным вариантом будет металлический тросик.

1. Его диаметр не должен превышать 2 мм.
2. Приобрести такую заготовку можно в специализированных магазинах.
3. Дополнительно надо будет купить арки и ролики. Чаще всего такие детали продаются в мебельных магазинах.
4. В отверстия на плечах сначала вставляются арки, затем на них закрепляются ролики и только после этого натягивается тетива.

Изготовление плечей для арбалета пистолетного типа

Для изготовления плечей рекомендуется использовать углеродистую сталь.

1. Толщина материала не должна превышать 1 мм.
2. Из листа надо вырезать три заготовки в виде полос.
3. Ширина каждой должна составлять 3 см, длина – 50 см.
4. Полосы накладываются друг на друга и скрепляются с помощью зажимов.

Нюансы:

• для увеличения мощности готового оружия надо использовать дополнительные полосы стали с внутренней стороны (длина каждой не должна превышать 25-30 см);
• края всех полос должны быть максимально ровными (добиться этого можно с помощью электрической точилки);
• ребра каждой полосы надо обработать алмазным надфилем (в противном случае во время эксплуатации оружия можно пораниться об острые края);
• для обезжиривания и снятия ржавчины применяется абразивная бумага;
• скрепленные полосы надо оценить на степень упругости для обеспечения максимальной скорости стрелы или другого снаряда (при необходимости края можно укоротить);

  Самодельный арбалет.

• на крае каждого плеча надо будет сделать отверстие (для крепления тетивы и колесиков);
• на длинных полосах надо отмерить 13 см от края, по узким – по 0,5 см (получившиеся точки длинных полос соединяются маркером с точками коротких, до этих отметок надо будет сточить металл);
• в середине сложенных полос проделывается отверстие диаметром 8 мм (в него надо будет вставить крепежный винт, закрепить гайки, а затем их сточить, наружный диаметр должен получиться не более 10 мм).

Дополнительно надо будет изготовить спусковой механизм.

Его можно вырезать из алюминиевой заготовки. Для его размещения в ложе корпуса делается сквозной пропил. В нем будет закреплен спусковой курок. Для пристрела арбалета-пистолета понадобится некоторое время и тренировки. Самодельная конструкция в первое время будет давать сбои.
