ВЕЛОСИПЕД ИЗ СУМКИ
Неподвижная часть передней вилки – это стальная труба, внешний диаметр которой такой же, как у вваренной в поворотную часть вилки велосипедной рулевой колонки. В последнюю вставлена и закреплена сваркой ещё одна труба – такого диаметра, чтобы на неё надевались подшипники велосипедной рулевой колонки. На неподвижной части передней вилки закрепляется и узел поворота, относительно которого складывается передняя часть велосипеда, а также «ухо» под болт-фиксатор, удерживающий переднюю вилку в рабочем положении.
Складной велосипед:

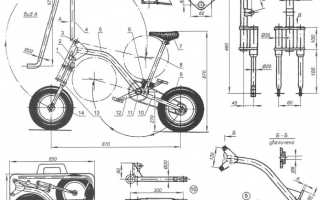

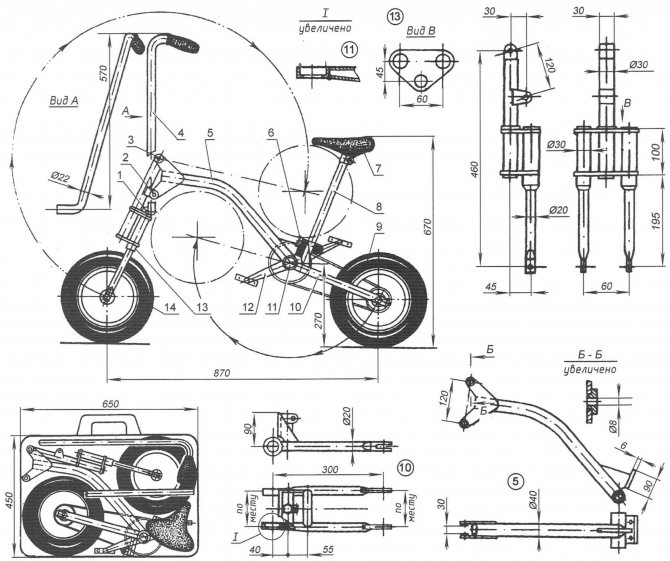

1 – хомуты крепления полудуг руля; 2 – узел фиксации; 3 – узел поворота передней вилки при складывании; 4-руль; 5-рама; 6-барашковые гайки с болтами центрального фиксирующего узла; 7 – седло; 8 – подседельная труба; 9 – заднее колесо; 10 – задняя вилка; 11 – поворотный узел задней вилки; 12-узел педальный (от любого велосипеда); 13 – вилка передняя; 14 – переднее колесо
На верхнем мостике передней вилки закрепляются два хомута, которыми крепятся полудуги руля, -их можно выгнуть самостоятельно из листовой стали или приобрести в магазинах, где продаются запчасти для мопедов и мотоциклов.
Задняя вилка сварена из двух перьев – отрезков стальных труб диаметром 20 мм с толщиной стенки около 2,5 мм. В задней её части ввариваются две фигурные стальные пластины толщиной 3 мм с продольным пазом – в них закрепляется заднее колесо велосипеда. Спереди привариваются два стальных кольца, совместно с кареткой выполняющих функцию шарнира. Правое и левое перья соединяются в единый сварной узел с помощью двух трубчатых поперечин. Интересно, что шарнирное соединение задней вилки и рамы – неразъёмное. Выполнять его лучше так: для начала подготавливаются правое и левое перья вилки – то есть к трубам привариваются кольца шарнира и фигурные пластины. Далее перья устанавливаются на каретку и временно соединяются с помощью деревянного бруска и стяжки из стальной проволоки. Тщательно проверьте функционирование шарнира – рама и задняя вилка должны легко поворачиваться друг относительно друга и не иметь больших люфтов. Далее к перьям подгоняются поперечины и прихватываются двумя-тремя сварочными точками. Сняв проволочную стяжку и удалив деревянный брусок, убедитесь в надёжной работе шарнира и окончательно заварите стыки узла.
Руль велосипеда состоит из двух полудуг, закрепляемых двумя хомутами на верхнем мостике передней вилки. Для руля подойдут тонкостенные стальные трубы диаметром 22×1,5 мм.
Седло обычное, велосипедное. Подседельная труба удлинённая, её длина составляет около 400 мм. Фиксируется она в разрезной трубе, к которой приварены два «уха» со сквозным отверстием диаметром 8 мм.
Сборка. Сначала закрепите на раме и задней вилке фиксирующее устройство. Оно состоит из двух ответных частей, соединяемых при раскладывании велосипеда в рабочее положение двумя болтами и барашковыми гайками.
Фиксирующее устройство закрепляется на велосипеде, как уже упоминалось, «по месту». Для этого после изготовления его ответных частей они соединяются болтами и подгоняются к раме и задней вилке, установленным в показанном на чертеже положении. После этого фиксирующее устройство прихватывается сваркой к раме и задней вилке, проверяется его работоспособность и затем окончательно приваривается.
Складывание велосипеда производится следующим образом. Сперва отворачивается барашковая гайка с болта-фиксатора, закрепляющего переднюю вилку в рабочем положении. Так же отсоединяются полудуги руля и снимается седло. Далее передняя вилка поворачивается по часовой стрелке до упора. После этого отворачиваются барашковые гайки центрального фиксирующего устройства, и поворачивается по часовой стрелке до упора задняя вилка. Седло отсоединяется от подседельной трубы. Педали выворачиваются и завинчиваются с внутренней стороны рычагов. Все детали и узлы велосипеда свободно размещаются в том же чемодане. Сборка и разборка велосипеда занимают не более десяти минут.
И. ГАЛКИН
